ZM0756H4K8MPA连续变倍HDMI接口数码显微一体机产品特性

  • 集连续变倍镜头、相机、光源于一体
  • 0.7X-5.6X连续变倍镜头主体，多种倍率物镜可选
  • 磁吸式可调节无线光源设计
  • Sony背照式高灵敏度传感器
  • 实时30FPS@4K HDMI输出
  • 可录制30FPS@4K高清视频
  • 内嵌支持鼠标控制的XCAMView图像测量控制软件

产品订购

询价订购在线客服

ZM0756H4K8MPA连续变倍HDMI接口数码显微一体机

ZM0756H4K8MPA 连续变倍HDMI接口数码显微一体机如下图所示，由8x连续变倍镜头主体ZM0756-W100-TV050（标准配置），4K HDMI相机H4K8MPA，LED环形光源ZM0756DRL-NPC(可换同轴光源)组成。H4K8MPA模块不需要电脑即可直接完成视频与图像的采集，照明光源模块无需外接电源，直接通过光学连续变倍物镜主体连接到H4K8MPA模块。

ZM0756H4K8MPA满足现代电子设备、半导体、激光、LED、LCD、工业在线检测和生物等领域的数码成像观察、检验和测量。

ZM0756H4K8MPA连续变倍HDMI接口数码显微镜

ZM0756-W100-TV50连续变倍单筒主体标准配置参数

光学参数
光学主体ZM0756-W100-TV050连续变倍主体，0.7X-5.6X变倍范围
工作距离37.5mm-160mm（由辅助物镜决定）
数值孔径NA0.018-0.092（使用W100，1x辅助物镜）
分辨率18.6um-3.65um（使用1x辅助物镜）
视场0.99mm-34.28mm
可选物镜0.50x，0.75x，1.00x，1.50x，2.00x（可根据需要选择）
可选其他物镜可选商业无限远显微镜用物镜（生物显微物镜与金相显微物镜均可）
主体尺寸188mm x 52mm
支架接口标准50mm

ZM0756H4K8MPA可选辅助物镜Wxxx的光学参数

辅助物镜参数TV镜头0.5X(1/3"传感器)TV050
低倍高倍
W100，1.0X(80mm WD)倍率0.35X~2.80X
线视场17.14mm2.14mm
NA0.0180.092
W050，0.5X(160mm WD)倍率0.18X~1.40X
线视场34.28mm4.28mm
NA0.0090.046
W075，0.75X(105mm WD)倍率0.26X~2.10X
线视场20.81mm2.86mm
NA0.0130.069
W150，1.5X(51.5mm WD)倍率0.53X~4.20X
线视场11.43mm1.43mm
NA0.0260.138
W200，2.0X(37.5mm WD)倍率0.70X~5.60X
线视场8.57mm1.07mm
NA0.0350.182
备注

当使用同轴光照明时，低放大倍率可能会产生渐晕。
当使用无限远显微物镜作为辅助物镜（可能需要显微物镜适配器）时，ZM0756的放大倍率、视场角和NA值由显微物镜的参数决定。

WD: 工作距离（Working Distance）；

NA：数值孔径（Numerical Aperture)；

ZM0756H4K8MPA HDMI接口相机参数

HDMI接口数码相机模块
物理接口与按键功能描述
HDMI符合HDMI1.4标准。 用于标准FHD显示器的1K或1080P格式视频输出；
LEDLED状态指示灯；
USB MouseUSB鼠标接口，用于内置XCamView软件的控制；
DC12V12V/1A电源插孔；
SD符合SDIO3.0规范，用于捕获视频与图像的存贮；
相机硬件功能描述
HDMI接口支持HDMI1.4 协议；30fps@4K/30fps@1080P；
H4K8MPA相机H4K8MPA，与光学连续变倍物镜主体集成在一起
传感器Sony IMX415(C)，1/2.8"(5.57x3.13)，像素尺寸为1.45x1.45um
G光灵敏度/暗电流/
动态范围/SNR		300mv with 1/30s/NA/NA/NA
FPS/分辨率30@4K(HDMI)
曝光时间0.04~1000ms
XCAMView软件控制功能描述
视频录制视频格式：MP4封装H264/H265编码的4K(3840*2160视频文件;
图片捕获8M (3840*2160) JPEG 格式，选择SD卡存储;
测量信息存储捕获图像支持测量信息和图像内容分层存储和融合存储功能。
ISP功能支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI白平衡），锐化，3D 降噪，饱和度，对比度，亮度，Gamma以及50HZ/60HZ防闪烁等功能。
图像辅助功能放大/缩小（最大10倍数码放大），镜像/翻转，冻结，十字线，图片浏览(Browser)，录制视频回放以及丰富的图像测量功能。
将相机各参数恢复为出厂设置将相机各参数恢复为出厂设置。
多语言支持英语/简体中文/繁体中文/韩语/泰语/法语/德语/日语/意大利语/俄语等多种语言。
照明模块
环形光源亮度可调LED照明环形光源（无线）（ ZM0756DRL-NPC）
环形偏振光源亮度可调的LED照明环形偏振光源（无线），（ZM0756DRPL-NPC）
同轴照明光源亮度可调的LED照明同轴光源（无线），同轴光适配器ZM0756CL_NPC
供电方式集成式供电，从此再无电源线缠绕烦恼，样品观察更加自如
安装方式快速秒级吸合式安装，方便简单
亮度调节通过3向多功能调节拨轮以及软件界面实现硬件与软件同步光强调节，挥洒自如

ZM0756H4K8MPA尺寸信息

ZM0756H4K8MPA一体机捕获的图像

5.6x时捕获的IWatch 显示屏像素图像（ZM0756H4K8MPA ）

电路板上的CCD芯片（ZM0756H4K8MPA ）

织物（ZM0756H4K8MPA）

织物（ZM0756H4K8MPA）

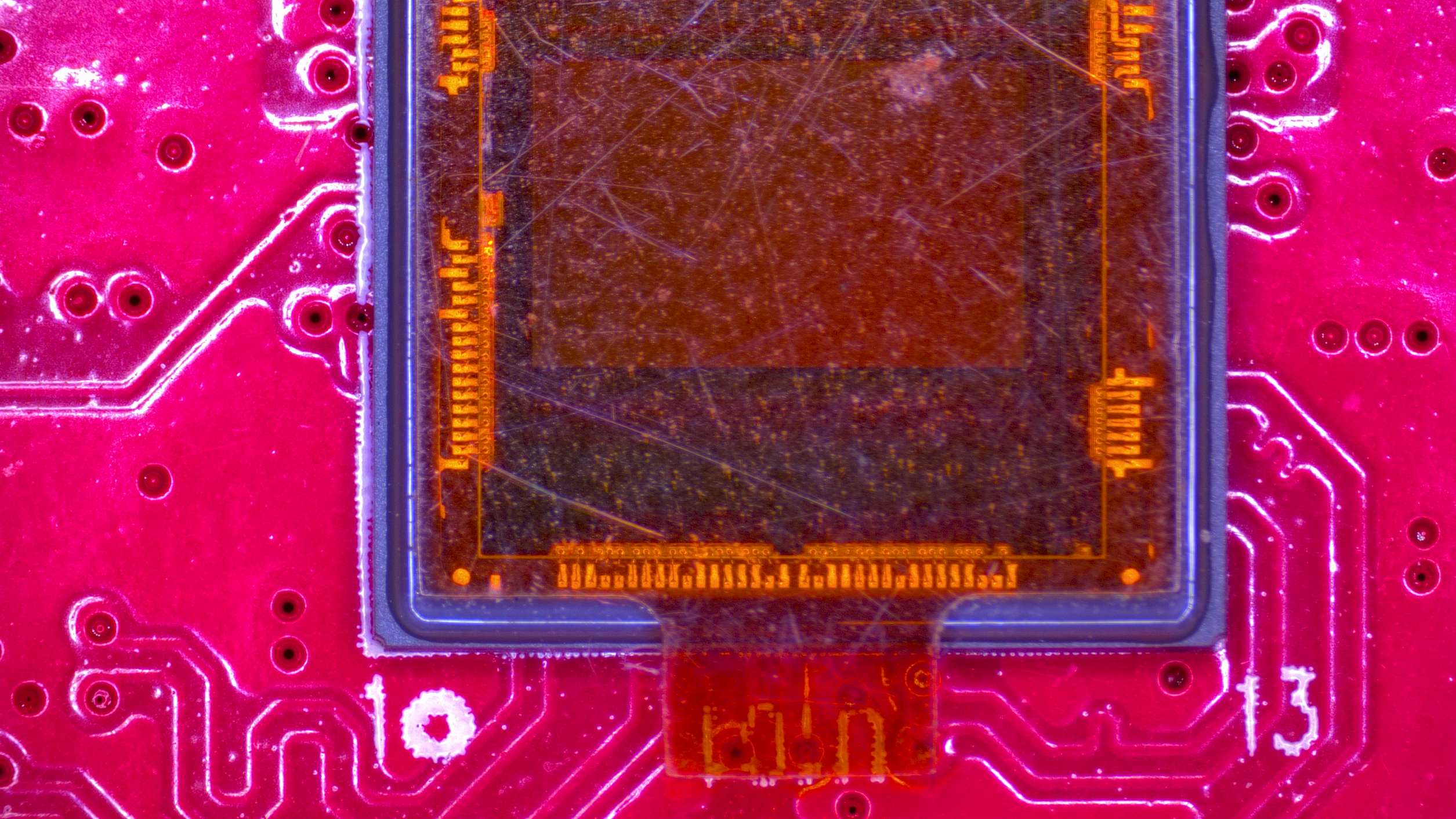

ZM0756H4K8MPA捕获的CMOS芯片

ZM0756H4K8MPA捕获的印刷品图案

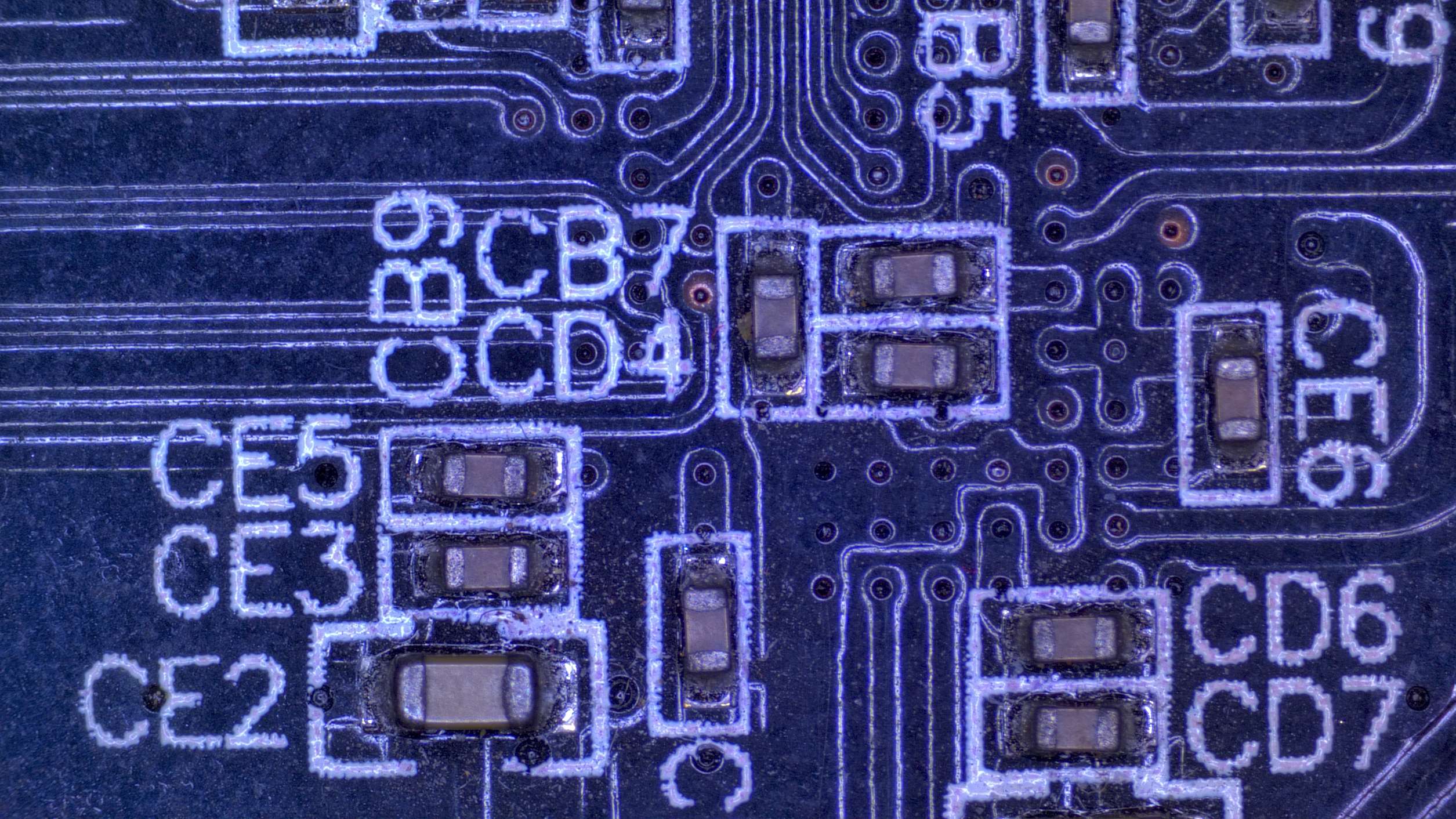

ZM0756H4K8MPA捕获的电路板图

ZM0756H4K8MPA连续变倍HDMI接口数码显微一体机包装

标准包装清单
A相机包装盒规格: L:17.5cm W:17.5cm H:8.5cm (1pcs, 0.85公斤/ 每盒)
B连续变倍数码一体机一台( ZM0756H4K8MPA)
C无线LED 环形光源(ZM0756DRL-NPC)
DHDMI 线
E电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC 12V 1A美标: 型号: POWER-U-12V1A(MSA-C1000IC12.0-12W-US): UL/CE/FCC
EMI 标准: FCC Part 15 Subpart B
欧标: 型号: POWER-E-12V1A(MSA-C10001C12.0-12W-DE): UL/CE/FCC
EMI 标准: FCC Part 15 Subpart B
FUSB 鼠标/USB 无线鼠标
GCD (Driver & utilities software, Ø12cm)
可选附件
G无线LED 偏振环形光源(ZM0756DRPL-NPC)
H无线LED同轴光源照明器（ZM0756CL-NPC）)
ISD 卡(4G 或者 8G)
J一分二电源分束线
K其他辅助物镜（未示出）线
