XCAM0720PHA C接口HDMI CMOS相机

XCAM0720PHA C接口HDMI CMOS相机
XCAM0720PHA C接口HDMI CMOS相机
  • XCAM0720PHA C接口HDMI CMOS相机
  • XCAM0720PHA相机正面
  • XCAM0720PHA相机侧面
  • XCAM0720PHA相机顶部
  • XCAM0720PHA相机连接显微镜

XCAM0720PHA产品特性

  • 1、HDMI数字输出接口,可通过C型光学接口快速实现与生产线上其它设备连接;
  • 2、视频显示快、清晰无闪烁、色彩还原度好,结构紧凑、集成度高、性能稳定、故障率低;
  • 3、1280×720(720P)分辨率可方便连接目前市场上的高清显示器;
  • 4、支持OSD功能设置,OSD样式有:刻度尺、双横线、双竖线、双十字线、三十字线。通过按键循环切换;
  • 5、自动白平衡;自动曝光开启/关闭(AEWB)、视频流/冻结切换(FREEZE)、保存图像到SD卡(SAVE);
  • 6、可广泛应用于工业检测、教学研究、材料分析、精密测量、医疗等领域。

产品订购

HDMI+USB2.0+SD卡多合一输出CMOS相机

XCAM相机是一款包含多种相机接口HDMI+SD卡的USB接口,这里XCAM的X表示多接口的意思)的CMOS相机,它采用超高性能的CMOS传感器。相机既可以直接连接到HDMI显示器,还可以同时连接到电脑,更可以将图像同视频保存在SD卡中供现场分析与后继研究。

XCAM最大的特点是相机本身就是一款微型电脑,可以将控制相机的各项功能以控制面板的形式直接显示在HDMI显示器上,更进一步,用户可以用USB鼠标接口的鼠标直接对相机的各项参数进行操控。另外HDMI显示界面底部还有各种工具条按钮供用户进行操作。将鼠标拔下,将该USB接口连接到电脑,则该XCAM相机又是一台USB接口相机,用户可以用随机软件ToupView或ToupLite直接实现对相机的控制。XCAM相机可以用于工具现场检测、显微镜观测等。 (来自:微视界)

HDMI相机与显微镜的连接

HDMI+USB前端C接口

HDMI+USB相机背面

正视图

侧视图

XCAM0720PHA相机连接电脑与显微镜HDMI+USB相机与显微镜的连接

XCAM0720PHA相机软件操作界面HDMI+USB相机操控界面

HDMI+USB相机的应用

  • 科学研究、数码教学 (示教,演示以及学术交流);
  • 数字实验室, 医学研究;
  • 工业视觉(PCB检测, IC质量控制);
  • 医学治疗 (病理学观测);
  • 食品 (微生物菌落观察计数);
  • 航空、军事;

HDMI+USB2.0+SD卡多合一输出CMOS相机装箱清单

XCAM0720PHA相机装箱清单

HDMI+USB2.0+SD卡多合1输出CMOS相机装箱清单

标准装箱清单

A

相机包装盒规格 : L:22.5cm、W:17.0cm、H:9.0cm(1pcs, 1.65公斤/每盒)

B

HDMI+USB+SD卡多合一相机

C

电源适配器:输入:AC 100~240V 50Hz/60Hz;输出: DC 12V 1A

美标:型号:GS12U12-P1I 12W/12V/1A: UL/CUL/BSMI/CB/FCC

EMI标准:EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338

EMS标准:EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准

欧标:型号:GS12E12-P1I 12W/12V/1A; TUV(GS)/CB/CE/ROHS

EMI标准:EN55022,EN61204-3, EN61000-3-2,-3, FCC Part 152 class B, BSMI CNS14338

EMS标准:EN61000-4-2,3,4,5,6,8,11,EN61204-3, A级轻工业标准

D

HDMI线

E

USB鼠标

F

高速USB2.0 A公A公镀金头数据线/2.0m

G

CD(驱动与应用程序, Ø12cm)

可选附件

F

可调焦式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108001/AMA037
108002/AMA050
108003/AMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108008/ATA037
108009/ATA050
108010/ATA075

G

固定式目镜筒适配器

C接口转 Dia.23.2mm目镜筒
(请根据你的相机与显微镜选择其中之一)

108005/FMA037
108006/FMA050
108007/FMA075

C接口转 Dia.31.75mm目镜筒
(请根据你的相机与望远镜选择其中之一)

108011/FTA037
108012/FTA050
108013/FTA075

注意:对F和G选项, 请先确定你的相机型号(C接口,显微镜相机或望远镜相机), 微视界的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器

H

108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环

I

108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环

J

108017(Dia.23.2mm to 31.75mm环)/ 用于直径31.75目镜筒转接环

K

测微尺

106011/TS-M1(X=0.01mm/100Div.);
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)

HDMI+USB+SD卡多合一CMOS相机转成显微镜或望远镜电子目镜

扩展

图例

C接口相机

机器视觉;医学成像;半导体设备;测试仪器;文件扫描仪;2D码扫描仪;Web相机或视频监控;显微成像

显微镜电子目镜

XCAM0720PHA相机扩展

望远镜电子目镜

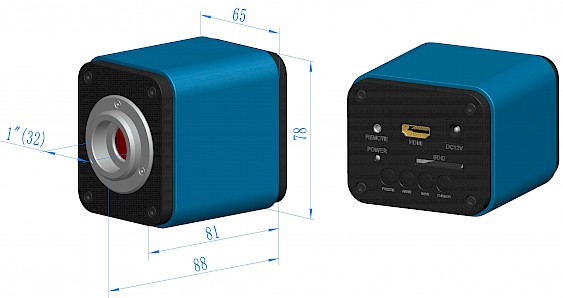

XCAM0720PHA C接口HDMI CMOS相机尺寸示意图

XCAM0720PHA C接口HDMI CMOS相机尺寸示意图
