E3ISPM产品特性

  • 采用Sony Exmor CMOS背照式传感器的C接口CMOS USB3.0相机;
  • 采用列並列A / D转换技术实现超低噪声、低功耗;
  • 硬件分辨率横跨3.1M~20M等多种;
  • 实时8/12位切换,任意ROI尺寸
  • 锌铝合金精密CNC外壳
  • USB3.0接口确保高传输速率;
  • Ultra-FineTM硬件IPS视频流引擎确保颜色精准再现与快速(对2000万像素相机,速度达15帧/每秒;
  • 随相机提供高级视频与图像处理应用软件ToupView;
  • 提供Windows/Linux/OSX多平台SDK;
  • 支持原生C/C++, C#/VB.Net, Directshow, Twain API;

产品订购

e3ispm相机系采用采用Sony索尼Exmor,Exmor R, Exmor RS 背照式CMOS传感器,EXmor 系列CMOS传感器采用双层降噪技术,具有超高的灵敏度以及超低噪声。

E3ISPM系列相机集成了12位的超精细硬件图像信号处理器视频流引擎((Ultra-fineTM HISPVP),通过该HISPVP实现硬件Demosaic, 调整,自动曝光,增益调节,一键单击白平衡,影像色品调整,饱和度调整,伽马校正,亮度调节,对比度调整,Bayer格式图像转RAW数据供最终以8/12bit 输出。HISPVP将传统的本应由计算机CPU处理的转移到了硬件处理,大大提升了相机的传输速度,降低了CPU的负荷。

利用USB3.0数据传输技术实现数据传输,视频传输快速而而稳定。

E3ISPM系列相机分辨率横跨310万~2000万,图像传输速度快。

E3ISPM系列相机随机提供高级视频与图像处理应用软件ToupView; 提供Windows/ Linux/OSX多平台SDK; 支持原生C/C++, C#/VB.Net, Directshow, Twain API。

E3ISPM系列相机的上述特性可用于普通明场或弱光或荧光光场显微图像的拍摄。

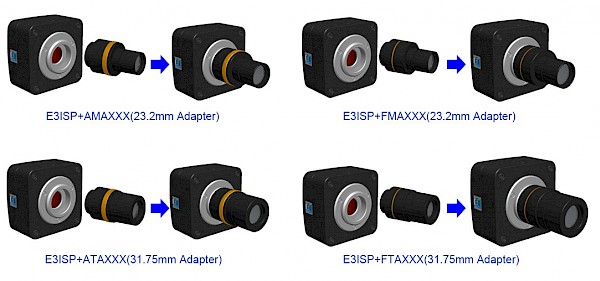

E3ISPM系列相机扩展成显微镜或望远镜用电子目镜

扩展图例
C接口相机机器视觉; 医学成像;
半导体设备; 测试仪器;
文件扫描仪; 2D码扫描仪;
Web相机或视频监控;
显微成像;
显微镜电子目镜
望远镜电子目镜

E3ISPM外形尺寸

E3ISPM系列相机外形尺寸示意图。相机壳体由坚硬锌铝合金经CNC机械加工而成,美观大方。相机传感器的前端安装有高品质的IR-CUT或双AR膜,主要起到滤除成像中的红外光波,同时保护相机传感器作用。相比其他品牌相机,的相机无运动部件以确保相机坚固可靠、经久耐用,同时不存在由于运动部件抖动而引发的成像模糊。

E3ISPM 系列相机装箱清单

标准装箱清单
A包装箱规格:L:52cm W:32cm H:33cm(20pcs, 12~17Kg/纸箱),上图中未给出
B包装盒规格:L:15cm W:15cm H:10cm (0.58~0.6Kg/ box)
CE3ISPM系列相机
D高速USB3.0 A公到B公镀金头数据线/2.0m
ECD (Driver & utilities software, Ø12cm)
可选附件
F可调焦式目镜筒适配器Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一)
108001/AMA037
108002/AMA050
108003/AMA075
Dia.31.75mm目镜筒转C接口
(请根据你的相机与望远镜选择其中之一)
108008/ATA037
108009/ATA050
108010/ATA075
G固定式目镜筒适配器Dia.23.2mm目镜筒转C接口
(请根据你的相机与显微镜选择其中之一)
108005/FMA037
108006/FMA050
108007/FMA075
Dia.31.75mm目镜筒转C接口
(请根据你的相机与望远镜选择其中之一)
108011/FTA037
108012/FTA050
108013/FTA075
注意: 对F和G选项, 请先确定你的相机型号(C接口,显微镜相机或望远镜相机), 的工程师会根据你的应用帮助你选定合适的显微镜或望远镜适配器;
H108015(Dia.23.2mm to 30.0mm环)/用于直径30mm目镜筒转接环
I108016(Dia.23.2mm to 30.5mm环)/ 用于直径30.5mm目镜筒转接环
J108017(Dia.23.2mm to 31.75mm环)/ 用于直径31.75目镜筒转接环
K测微尺106011/TS-M1(X=0.01mm/100Div.)
106012/TS-M2(X,Y=0.01mm/100Div.)
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)
