Olympus iX73产品特性

  • 奥林巴斯iX73倒置显微镜系统配备有一个紧凑型镜架,它以其卓越的光学性能和非凡的灵活性为高端的活细胞成像设定了新标准。手动编码型或半电动选件可以灵活组合配置。奥林巴斯研究级倒置显微镜ix73可以两种形式提供:配备有人机工程学设计的低位载物台的单层系统和具有额外扩展能力的双层系统。两种系统均可运行多种成像应用,既可以用于快速荧光成像和其他条件严格的应用技术,又可以应用于常规的实验和记录。
  • 具备满足可延伸性研究需求的扩展空间
  • 奥林巴斯倒置显微镜IX73:两层光路系统
  • 可信赖的、清晰明亮的、高分辨率的图像
  • 复消色差物镜可进行高分辨率的相衬和荧光观察
  • 针对活细胞高分辨率观察的硅油油浸物镜

产品订购

奥林巴斯iX73倒置显微镜系统配备有一个紧凑型镜架,它以其卓越的光学性能和非凡的灵活性为高端的活细胞成像设定了新标准。手动编码型或半电动选件可以灵活组合配置。奥林巴斯研究级倒置显微镜ix73可以两种形式提供:配备有人机工程学设计的低位载物台的单层系统和具有额外扩展能力的双层系统。两种系统均可运行多种成像应用,既可以用于快速荧光成像和其他条件严格的应用技术,又可以应用于常规的实验和记录。

具备满足可延伸性研究需求的扩展空间

半电动IX73专为满足各种研究需求而设计。双层光路设计以及与其他可选配模块满足显微镜功能性扩展,奥林巴斯研究级倒置显微镜ix73非常适合不断变化的研究环境。

奥林巴斯倒置显微镜IX73:两层光路系统

将IX73双层系统与编码或电动装置配套使用,以实现最大扩展性。

奥林巴斯ix73研究级倒置显微镜

奥林巴斯倒置显微镜IX73:单层光路系统

专为提高工作效率而设计的显微镜。是常规实验、记录以及其它任务的理想选择。

奥林巴斯ix73研究级倒置显微镜

可信赖的、清晰明亮的、高分辨率的图像

Olympus UIS2无限远校正光学系统配备有多种物镜,保证了高光学透过率。UIS2光学系统具备宽光谱范围的色差校正能力,不管在何种观察条件下,均可采集具有高信噪比、高分辨率图像。此外,宽视场和复眼透镜系统更确保了采集的荧光图像照明均匀,而且能够使用搭载有大型传感器的SCMOS相机。

可信赖的、清晰明亮的、高分辨率的图像

卓越的图像质量

复消色差物镜可进行高分辨率的相衬和荧光观察。

即使是在同时进行相衬观察和荧光观察的情况下,复消色差相衬物镜 (UPLSAPO100XOPH、PLAPON60XOPH) 也可实现不受图像漂移影响的高精度成像。这一特性使得切换观察方法时,无需更换物镜。

复消色差物镜可进行高分辨率的相衬和荧光观察

图像数据来源: Tomonobu Watanabe, Ph.D. Laboratory forComprehensive Bioimaging, RIKEN Quantitative Biology Center

UPLSAPO100×OPH,PLAPON60×OPH

UPLSAPO100×OPH,PLAPON60×OPH

针对活细胞高分辨率观察的硅油油浸物镜*

Olympus提供了三种高数值孔径硅油油浸物镜:
UPLSAPO30XS、UPLSAPO40XS和UPLSAPO60XS。硅油的折射率 (折射率ne≈1.40) 接近生物组织的折射率 (ne≈1.38) ,可以对生物组织内部进行深度的高分辨率观察,并最大程度地降低了由折射率不匹配所导致的球面象差问题。
此外,硅油不会变干或变硬,因此不需要重新滴加硅油,从而使得硅油非常适用于进行长时程的观察。

*请使用专用硅油。

NMuMG / Fucci2细胞三维重建图像

Olympus FV1000采集的共聚焦图像

Olympus FV1000采集的共聚焦图像。 (红色:细胞周期G1期,绿色:细胞周期的S / G2 / M期) 图像数据来源: Asako Sakaue-Sawano, Ph.D. Atsushi Miyawaki, M.D., Ph.D. Laboratoryfor Cell Function Dynamics, Advanced Technology Development Core, RIKEN BrainScience Institute

UPLSAPO30XS,UPLSAPO40XS和 UPLSAPO60XS

UPLSAPO30XS,UPLSAPO40XS和 UPLSAPO60XS

适用于IPS / ES和悬浮细胞观察的特殊物镜

该款高数值孔径的相衬物镜 (UCPLFLN20 × PH) 特别适合进行使用塑料器皿的观察。它可以对细胞增殖过程进行高分辨率观察,并提高整个视场内的反差。

适用于IPS / ES和悬浮细胞观察的特殊物镜

诱导多能干细胞的Nanog基因表达(绿色荧光蛋白)诱导多能干细胞的Nanog基因表达(绿色荧光蛋白)适用于IPS / ES和悬浮细胞观察的特殊物镜

诱导多能干细胞的Nanog基因表达(绿色荧光蛋白) 图像数据来源: Tomonobu Watanabe, Ph.D. Laboratory for Comprehensive Bioimaging,RIKEN Quantitative Biology Center

明亮且均匀的荧光照明

荧光照明器装置 (IX3-RFALFE) 采用了复眼透镜系统,可以提供分布均匀的照明光。它可以使整个视场,包括视场的周边区域的照明明亮且均匀分布。

明亮且均匀的荧光照明明亮且均匀的荧光照明

配备复眼透镜系统 无复眼透镜系统

高信噪比的荧光激发镜组可以有效检测信号

所有荧光激发镜组都配备有经过专门开发的涂层处理滤色片,该滤色片可以吸收99%以上的杂散光,最大程度地降低了噪声。荧光激发镜组的优异性能和高透光率保证了对荧光信号的高效检测。

传统荧光激发镜组采集的图像 新型荧光激发镜组采集的图像传统荧光激发镜组采集的图像 新型荧光激发镜组采集的图像高信噪比的荧光激发镜组可以有效检测信号

传统荧光激发镜组采集的图像 新型荧光激发镜组采集的图像 Images Captured withNew FL Mirror Units

直观的人体工程学显微镜控制

智能控制

通过单点触摸切换观察方法

奥林巴斯研究级倒置显微镜ix73配备了一个手动控制面板,只需触摸面板的按键,即可对观察操作和一些其它功能编程使用。

IX73触摸屏控制器

IX73触摸屏控制器

已存储的显微镜配置 (Olympus cellSens)

该系统集成一个电动部件和编码型部件位置的读出器,因此可以将显微镜配置连同图像数据一起保存。使用这种先进的系统可以再调用各种设置来重新创建所需的成像条件,从而实现成像系统高重复性和易用性。

已存储的显微镜配置

Olympus cellSens

易操作设计

在高倍率条件下实现可靠的显微追踪

该IX3 -SVR手动载物台的特色是配备有顺畅的定位系统,使得即使在高倍率条件下,也可以轻松地追踪细胞。用户可以手动设定移动限位固定载物台,以免进行重要试验时无意地改变载物台。此外,也可以从载物台上卸下35毫米培养皿,将它们放置在培养箱中,然后把它们准确地放回先前已确定的位置。

在高倍率条件下实现可靠的显微追踪

这一特色是根据RIKEN BSI-Olympus 合作中心的技术发展成果制作而成。

轻易实现柯勒照明

使用前置聚光镜限位锁和控制旋钮可以改变聚光镜位置,并轻松地重置柯勒照明。

轻易实现柯勒照明

配备防污装置,最大程度地减少光学系统污染

物镜转盘下方配备有防污装置,从而最大程度地降低了溢出的液体对显微镜造成污染和破坏的可能性。该特性还简化了维护工作。

配备防污装置,最大程度地减少光学系统污染

可更替的模块提供了灵活的成像方式

Olympus IX3显微镜系统可以与多种模块配套使用,实用性更强,既可以进行随意的观察,也可以完成高端的成像操作。采用简易盒式设计的光路系统可以轻松地插入式安装荧光激发块转盘、右光口、mag 转换器、epi照明器和其它装置等。

可更替的模块提供了灵活的成像方式

大型开放式镜架使得可以将电动发射滤色片转轮安装在显微镜的扩展空间内。这避免了图像在通道之间发生偏移,并能够通过目镜查看相机采集到的图像。自动或手动右光口模块提供了另一个灵活的相机安装方案。

层光路装置/高速装置

层光路装置/高速装置

电动荧光激发镜组转盘 (IX3-RFACA)

可以搭载8个荧光激发镜组的无咯噔限位转盘可以顺畅快速的转动。此转盘可以容纳25毫米或33毫米直径的滤色片装置,无需使用工具即可轻松更换。

IX3-RFACA

IX3-RFACA

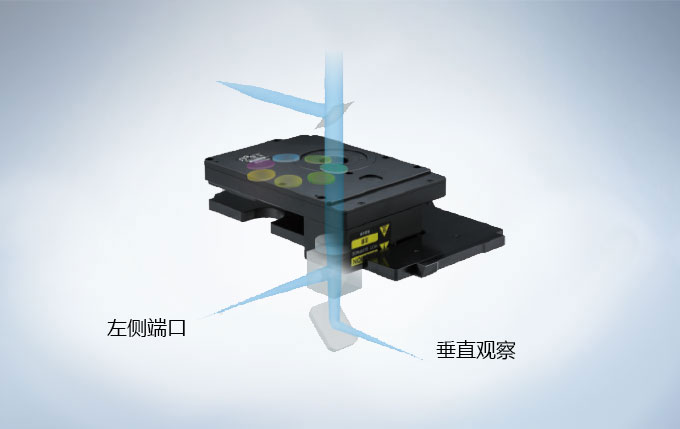

C型电动/手动右光口 (IX3-RSPCA/IX3-RSPC)

C型接口的右光口最多可以配备两个荧光激发镜组,以便执行如分屏成像等高级应用。

IX3-RSPCA

IX3-RSPCA

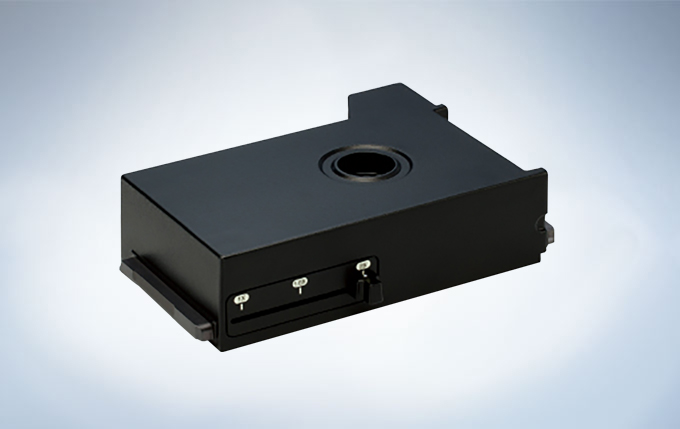

编码型中间变倍体 (IX3-CAS)

通过调节拉杆,可以轻松地在1×、1.6×和2×之间切换倍率。此外,该系统是编码型系统,可以将中间倍率信息与图像数据一起保存。

编码型中间变倍体 (IX3-CAS)

IX3-CAS

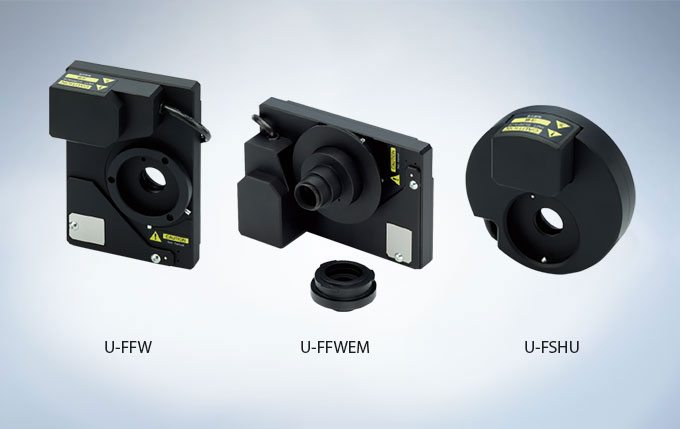

电动快速滤色片转轮和光闸

使用Olympus 滤色片转轮可以轻松实现毫秒级滤色片切换。奥林巴斯光闸操作则更加迅速。IX73能够控制多达六个滤色片转轮和四个光闸,因此能够实现复杂的多元化成像。

电动快速滤色片转轮和光闸

荧光系统

专用荧光照明器

这是一款适合各种应用的照明器装置。配备有复眼透镜系统的L型荧光照明器装置IX3-RFALFE可以实现明亮均匀的照明,而且无需进行光路校准。标准的L形荧光照明器装置 IX3-RFAL具有高性价比,并配有视场光阑和孔径光阑,而直型荧光照明器装置IX3-RFA非常适合进行需要强烈激发光的应用操作。种类多样的光源可供选择,包括同时兼容100W汞灯和76W氙灯照明的台面和镜架安装部件(汞和氙)。

1.U-LH100HG, 2.U-LH75XEAPO,3.U-LH100HGAPO, 4.U-HGLGPS, 5.IX3-RFA, 6.U-LLGAD, 7.IX3-RFAL, 8.IX3-RFALFE

1.U-LH100HG, 2.U-LH75XEAPO,3.U-LH100HGAPO, 4.U-HGLGPS, 5.IX3-RFA, 6.U-LLGAD, 7.IX3-RFAL, 8.IX3-RFALFE

长寿命130W汞灯 (U-HGLGPS)

U-HGLGPS荧光光源可以提供明亮均匀的照明,并且汞灯灯泡的使用寿命长,平均寿命达2000小时。此部件免维护而且不需要进行对中调节。液体光导可以防止热量传输标本上,使用户可以放心地进行长时间的观察。

130W光纤传导汞灯 (U-HGLGPS)

130W光纤传导汞灯 (U-HGLGPS)

在用于激发辐照度计/IX3-EXMAD*的成像适配器中,所测量到的激发光强度具有高度的重复性。

奥林巴斯现在为功率计提供了一个适配器以便可以直接测量标本每单位表面积的激发光强度,并提供辐照度显示软件。在监控器上显示测量结果,记录数据,不再需要费力计算。这样就可以在开始实验前检查激发光强度,提高实验的可靠性。数据也可以轻松地共享。
*本设备是基于日本理化研究所BSI-Olympus协作中心技术开发的。

电动装置/编码型装置

电动装置/编码型装置

高性价比方案更新至电动显微镜

可以使用多种电动和编码型装置,包括8孔位的电动荧光激发块转盘、编码型荧光激发块转盘、电动6孔位物镜转盘、编码6孔位物镜转盘、电动长工作距离万能型聚光镜、滤色片转轮和光闸。

1. IX3-LWUCDA,2. IX3-MLWCDA, 3. U-FFWEM, 4. U-FFW, 5. U-FSHU, 6. IX3-RFACA, 7.IX3-RFCS, 8. IX3-D6RES, 9. IX3-D6REA, 10. IX3-DICTA

1. IX3-LWUCDA,2. IX3-MLWCDA, 3. U-FFWEM, 4. U-FFW, 5. U-FSHU, 6. IX3-RFACA, 7.IX3-RFCS, 8. IX3-D6RES, 9. IX3-D6REA, 10. IX3-DICTA

奥林巴斯研究级倒置显微镜ix73尺寸图

奥林巴斯研究级倒置显微镜ix73尺寸图1

奥林巴斯研究级倒置显微镜ix73尺寸图2

奥林巴斯研究级倒置显微镜ix73尺寸图3
